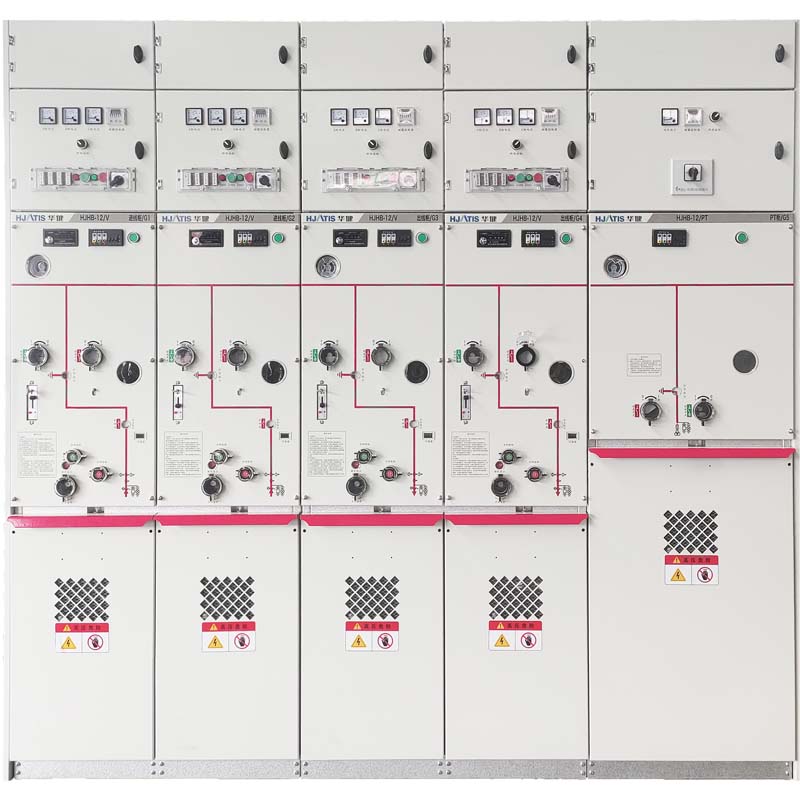

  • hjhb-12环保气体绝缘环网柜
  • hjhb-12环保气体绝缘环网柜

    概述


           hjhb-12 系列环网开关柜采用模块化设计,以其固定式与灵活扩展的完美统 一,适用于各种不同的应用场合,为不同的用户提供令人满意的技术方案,可以完全满足市场不断变化的需求。

           本产品适用于三相交流 50hz,额定电压 12kv 的配电系统。广泛应用于工业及民 用电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。

    • 0.00
      0.00
商品描述

概述


       hjhb-12 系列环网开关柜采用模块化设计,以其固定式与灵活扩展的完美统 一,适用于各种不同的应用场合,为不同的用户提供令人满意的技术方案,可以完全满足市场不断变化的需求。

       本产品适用于三相交流 50hz,额定电压 12kv 的配电系统。广泛应用于工业及民 用电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。


技术参数



序号

项目

单位

参数

1

额定电压

kv

12

2

额定频率

hz

50

3

环网回路额定电流

a

630

4

额定短时耐受电流(主回路及接地回路)

ka

20

5

额定短路开断电流(断路器回路)

ka

20

6

额定峰值耐受电流

ka

50

7

额定短路持续时间

s

4

8

额定短路关合电流(峰值)

ka

50

9

接地开关短时耐受电流

ka

20

10

额定绝缘水平

1min 工频耐压: 对地、相间/隔离断口

kv

42/48

11

雷电冲击耐压:对地、相间/隔离断口

kv

95/110

12

额定 sf6 气体压力(20℃时表压)

mpa

0.02

13

机械寿命

断路器

10000

14

隔离开关

3000

15

接地开关

3000

16

sf6 气体年漏率

/

≤0.01%

17

防护等级

气箱/柜体外壳

/

ip67/ip41

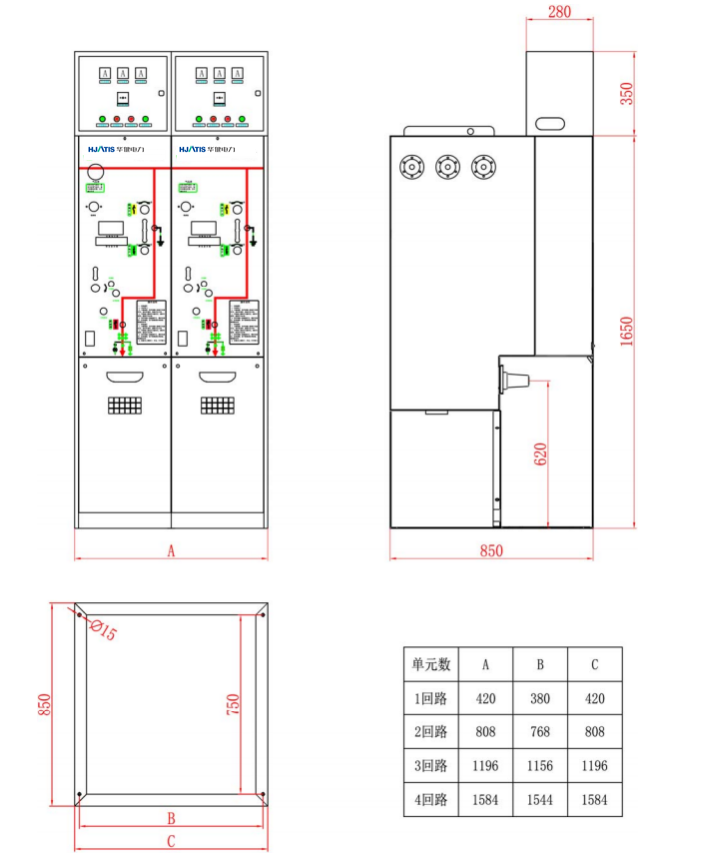

外形及安装尺寸
